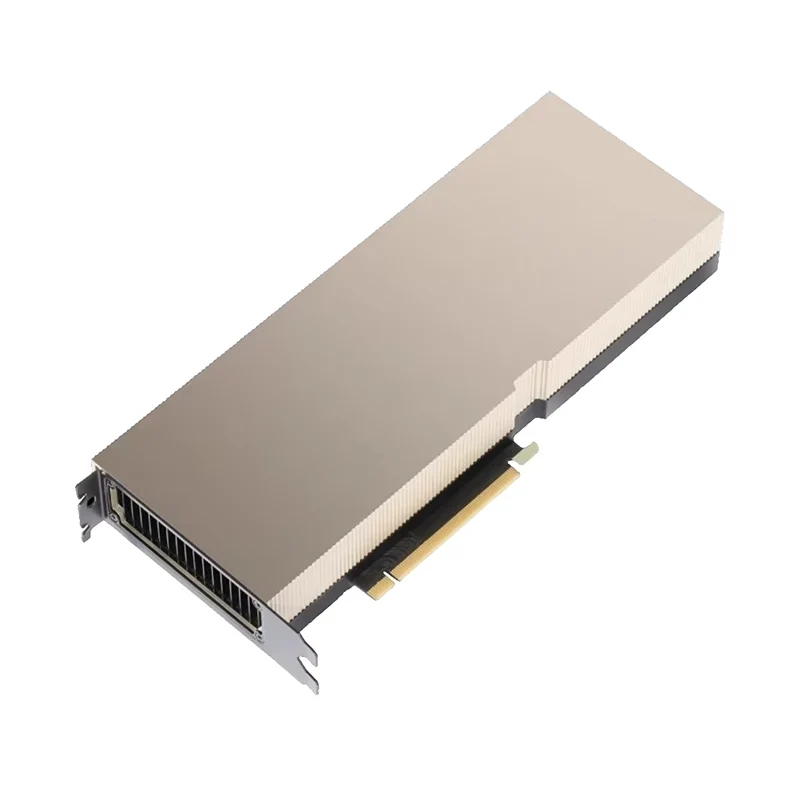

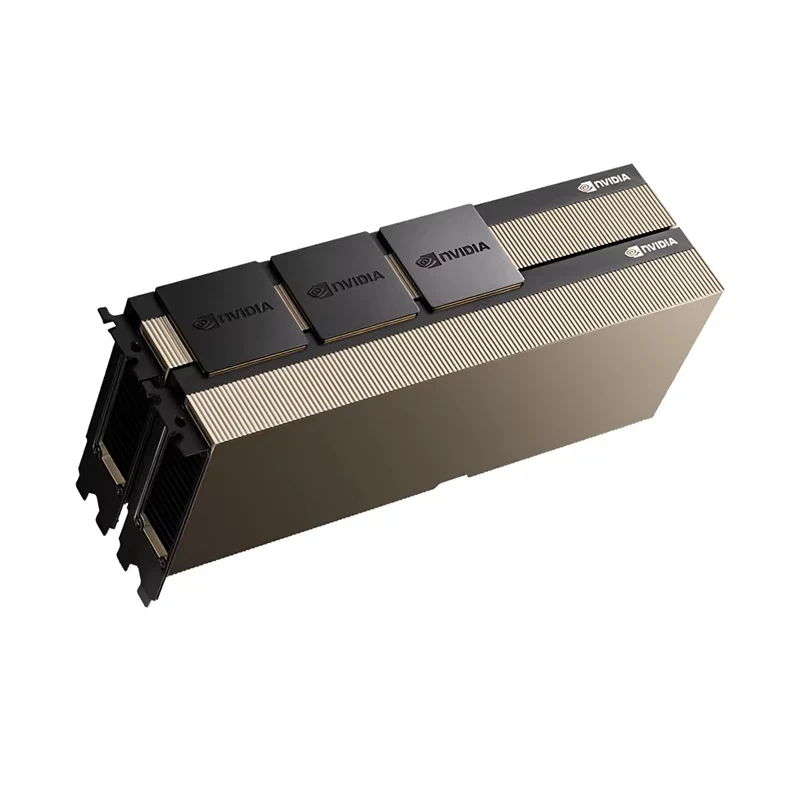

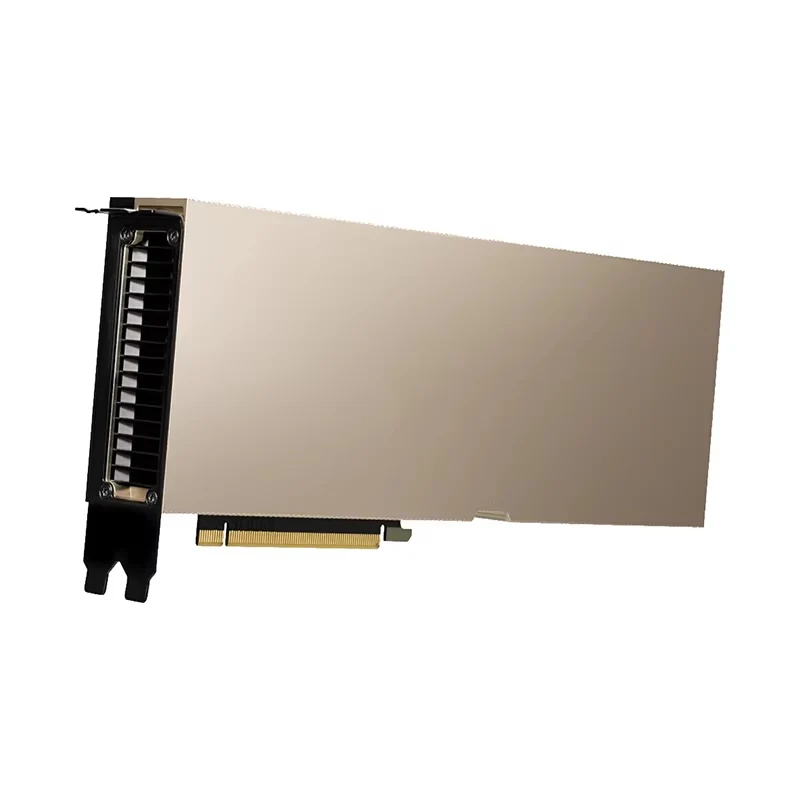

2022年8月11日、グラフィックプロセッサ業界(GPU)の大手企業であるNvidiaは、最新の提案を提出しました。A800 80g PCIEグラフィックカード。この高性能グラフィックプロセッサは、高性能計算(HPC)と人工知能(AI)のワークロードのニーズを満たすように特別に設計されています。
高度な7ナノメートルテクノロジーに基づいて作成された、A800 80g PCIEGa100グラフィックプロセッサが装備されており、826mm²のクリスタルの領域があり、542億のトランジスタを誇る大きなチップが装備されています。このカードには、高速データ転送と効果的な処理機能を提供する5120ビットメモリインターフェイスを介して接続された、印象的な80 GBのHBM2Eメモリが装備されています。グラフィックプロセッサ1065 MHz(1410 MHzに増加する可能性がある)の初期周波数と1512 MHzの周波数で動作するメモリを使用すると、A800はピーク性能のために設計されています。
ビデオカードA800 80G PCIE6912シェーダーブロック、432テクスチャブロック、160のレンダリング出力ブロック(ROP)、および432テンソル核が装備されており、機械学習アプリケーションの速度を大幅に向上させます。さらに、かなりの数のCUDA核を誇っており、その数は異なるソースによって異なりますが、原則として報告されているのは約10752です。
A800 80G PCIEの優れた機能の1つは、PCI-Express 4.0 X16インターフェイスをサポートすることです。これは、システムの残りの部分へのシームレスな接続を提供します。さらに、最大7コピーのマルチインスタンスGPU(MIG)をサポートし、それぞれ10 GBの専用メモリを備えており、さまざまなワークロードでリソースの柔軟な分布と最適なパフォーマンスを提供します。
HPCとAIに適応された印象的な特性にもかかわらず、それは注目に値しますA800 80g PCIEDirectX 11またはDirectX 12はサポートしていません。つまり、最後のゲームをすべて起動するのに適していない可能性があります。代わりに、NVIDIA NGC™カタログからの機器、ネットワーク機器、ソフトウェア、ライブラリ、最適化されたモデル、AIアプリケーションをカバーするデータ処理センター向けの包括的なNVIDIAソリューションの一部として設計されています。
エネルギー消費に関しては、A800 80g PCIE最大定格電力消費量は250 W(TDP 300 Wまたは400 Wに言及しているソースもあります)で、8ピンEPSコネクタを介して電源に接続されています。長さ267 mm、幅111 mmの寸法を持つカードは、高負荷での最適な作業を確保するために、冷却に2つのスライドソリューションを使用します。
NVIDIA A800 80G PCIEビデオカードは、単なる製品ではありません。これは、高性能計算とAIの分野での重要な一歩です。高度なテクノロジーと信頼できる仕様のおかげで、彼は世界中のデータ処理や研究センターの礎石になる準備ができています。
